Малогабаритный метеорологический радиолокатор

Назначение изделия: автоматизированный обзор пространства с измерением отражательной способности, азимута, угла места, радиальных дальности и скорости пространственно-распределенных метеорологических и других объектов с отображением текущей метеообстановки в радиусе 150 км. Включение и выключение изделия, управление режимами работы, контроль и вторичная обработка результатов измерений осуществляется дистанционно. Автоматический круговой обзор по азимуту от 0° до 360°осуществляется с угловой скоростью вращения антенны по азимуту 6 оборотов в минуту со ступенчатым изменением угла места от 0±0,5° до плюс 90±2°.

Изделие имеет несколько рабочих режимов, позволяющих оптимально измерять радиальную дальность до пространственно-распределенных метеообъектов и их радиальную скорость. Погрешность определения угловых координат не более ±2,0°; дальности не более ±1,0 км.
Длительность зондирующих радиоимпульсов в режиме измерения дальности составляет 2 мкс, а в режиме измерения скорости 1 мкс. Частота следования зондирующих радиоимпульсов в режиме измерения дальности не менее 250 Гц (период не более 4 мс) и зависит от режима работы. Потребляемая мощность менее 2 кВТ.
При передаче излучаются одиночные зондирующие радиоимпульсы, с импульсной мощностью 80±15 кВт на частоте 9,6 ГГц.
Поляризация излучаемых и принимаемых электромагнитных волн антенно-волноводной системой — горизонтальная.
Антенна изделия двузеркального типа. Диаметр раскрыва параболического рефлектора 1,5 м, а гиперболического субрефлектора 0,21 м. Ширина диаграммы направленности составляет 1,5 градуса. Коэффициент усиления не менее 40 дБ. Уровень первого бокового лепестка антенны изделия МРМЛ по отношению к главному лепестку не более минус 25 дБ.
Подвижная часть опорно-поворотного устройства закрыта радиопрозрачным защитным укрытием (РЗУ) толщиной 8 мм с керамическим теплоизоляционным слоем толщиной 0,8 мм. Масса РЗУ не более 110 кг, габаритный диаметр 1990 мм, габаритная высота 1640 мм. РЗУ способно выдержать любые, реально возможные град, ветер, солнечное излучение и перепады температур Масса изделия менее 450 кГ, габариты позволяют беспрепятственно осуществлять его автомобильные перевозки упакованным в собранном виде по российским дорогам с ограничением по высоте в 4 м.

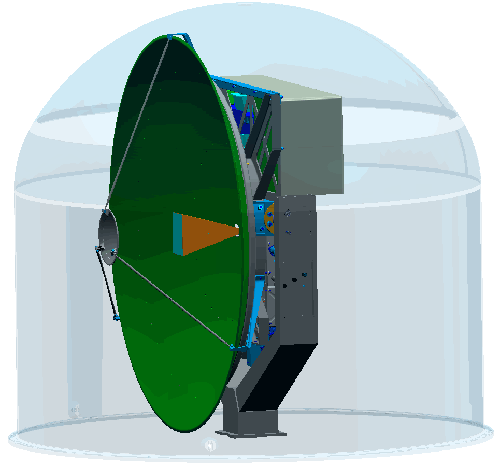

Рисунок 1 – Макет вращающейся части метеорадиолокатора под радиопрозрачным защитное укрытием, условно показанным прозрачным.

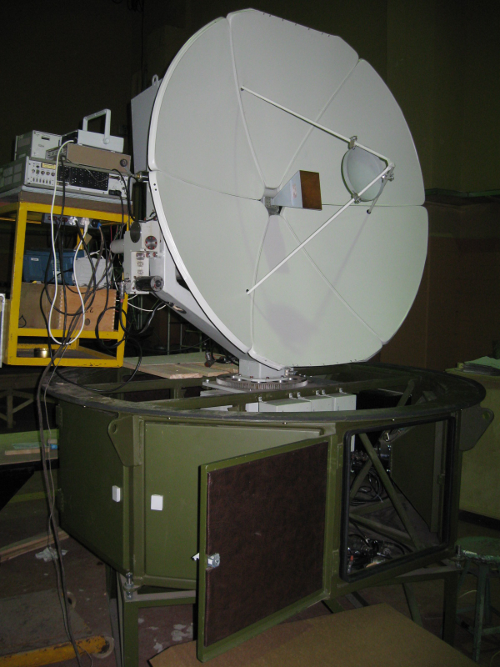

Рисунок 2- Изделие без радиопрозрачного защитного укрытия в процессе настройки с измерительной аппаратурой.

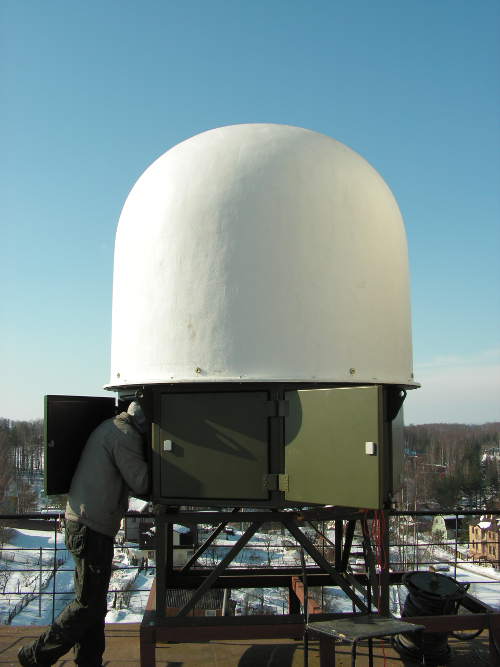

Рисунок 3- Малогабаритный метеорадиолокатор установлен для сравнительной работы в полевых условиях с известным стационарным метеорадиолокатором МРЛ-5

Рисунок 4- Установка метеорадиолокатора для работы в полевых условиях.
