Электромагнитная совместимость

Расчет и анализ (радиочастотный, вероятностный, энергетический)

ОЦЕНКА ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ
РАДИОЭЛЕКТРОННЫХ СРЕДСТВ ОБЪЕКТА

Научный центр прикладной элекектродинамики решает самые разнообразные задачи в области ЭМС. Среди них - анализ, расчеты, проведение исследований и выработка рекомендаций по обеспечению ЭМС как внутри радиоэлектронного средства, внутри объекта, так и между РЭС и между объектами. На предприятии разработан специализированный программный комплекс, который, в отличие от традиционных методов оценки ЭМС РЭС, позволяет проводить оценку расчетным методом с использованием исходных данных, полученных на электродинамических моделях элементов РЭС.

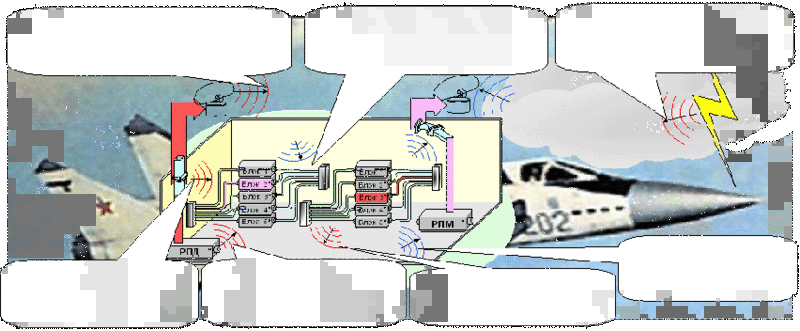

ВИДЫ ОЦЕНИВАЕМЫХ ВОЗДЕЙСТВИЙ:

1. Воздействие излучений радиопередающих устройств (одиночных и групповых) на радиоприемные устройства через антенны

2. Воздействие излучений фидеров радиопередающих устройств на блоки РЭС через кабели питания и передачи информации

3. Воздействие электромагнитного излучения молниевого разряда на радиоприемные устройства и блоки РЭС объекта

4. Воздействие излучений фидеров радиопередающих устройств на радиоприемные устройства через фидеры

5. Воздействие излучаемых внутрисистемных помех на радиоприемные устройства через антенны

6. Влияние излучаемых и кондуктивных помех, проникающих помимо антенн

7. Воздействие излучаемых внутрисистемных помех на радиоприемные устройства помимо антенн

Факторы, учитываемые при проведении расчетов


1. Геометрические и пространственные характеристики объекта.
2. Частотно-энергетические характеристики радиоприемных и радиопередающих устройств РЭС объекта.
3. Частотно-энергетические характеристики излучающих приборов в составе РЭС объекта.
4. Характеристики побочных излучений и побочных каналов приема с необходимым значением номеров гармонических составляющих.
5. Пространственно-частотные и энергетические характеристики антенно-фидерных устройств РЭС.
6. Форма и экранирующие свойства поверхности объекта, на которой располагаются антенные устройства и другие источники электромагнитного излучения.
7. Экранирующие и дифракционные свойства элементов наружных и внутренних конструкций объекта, находящихся на трассе распространения помехи.
8. Циклограммы работы РЭС объекта.


Рис. 1. Диалоговое окно для ввода исходных данных по радиоприемным и радиопередающим устройствам при оценке их взаимодействия через антенны

Рис. 2. Диалоговое окно для ввода исходных данных по блокам РЭС и радиопередающим устройствам при оценке их взаимодействия через фидеры и кабели

Рис. 3. Диалоговое окно для ввода исходных данных по радиоприемным устройствам и излучениям молниевого разряда (вводятся в окна для параметров радиопередающих устройств)

Рис. 4. Диалоговое окно для ввода исходных данных по радиоприемным и радиопередающим устройствам при оценке их взаимодействия через фидеры

Рис. 5. Диалоговое окно для ввода исходных данных по радиоприемным устройствам и источникам помех, проникающих через антенны

Рис. 6. Диалоговое окно для ввода исходных данных по блокам РЭС при оценке влияния контактных, кондуктивных и других внутрисистемных помех, проникающих помимо антенн

Рис. 7. Диалоговое окно для ввода исходных данных по радиоприемным устройствам и источникам излучений при оценке их взаимодействия помимо антенн
