ПРОГРАММНЫЙ КОМПЛЕКС "АЛЕКС"

Возможности комплекса:

Программный комплекс расчета параметров и характеристик антенн и объектов сложной геометрической формы, представляемых в виде проволочных структур, с учетом диэлектрической слоисто-неоднородной подстилающей поверхности.
Метод расчета — метод интегральных уравнений.

Особенности программы

  • учет структуры пассивных многополюсников
  • вариация геометрических и электродинамических параметров моделей антенн

ПРОГРАММНЫЙ КОМПЛЕКС "ВОЛНА" ДЛЯ РАСЧЕТА ПОЛЕЙ ИЗЛУЧЕНИЯ АНТЕНН
И РАССЕЯНИЯ ПОЛЕЙ НА ОБЪЕКТАХ СЛОЖНОЙ ГЕОМЕТРИЧЕСКОЙ ФОРМЫ

Возможности комплекса:

Программный комплекс расчета параметров и характеристик антенн и объектов сложной геометрической формы, представляемых в виде проволочных структур, с учетом диэлектрической слоисто-неоднородной подстилающей поверхности.
Суммарная длина проводников структуры может достигать 30000 длин волн и более.
Комплекс использует в качестве исходных данных расположение в пространстве конструктивных элементов антенн или объектов.
Комплекс позволяет рассчитывать распределение токов, диаграммы направленности и рассеяния в пространстве на произвольных расстояниях, в том числе в ближней зоне.
Метод расчета — матричный волновой энергетический метод.

Особенности программы

  • учет структуры пассивных многополюсников
  • реализация вычислительного процесса на распределенных вычислительных системах
  • вариация геометрических и электродинамических параметров моделей антенн

ПРОГРАММНЫЙ КОМПЛЕКС ДЛЯ МОДЕЛИРОВАНИЯ РАЗВЕРТЫВАЕМЫХ ЗЕРКАЛЬНЫХ АНТЕНН

Программный комплекс позволяет производить расчеты основных характеристик развертываемых зеркальных антенн с учетом отклонений поверхности рефлектора антенны. При этом учитываются все наиболее важные факторы:

  • геометрические искажения поверхности рефлектора
  • инструментальные погрешности установки опор
  • "подушечный" эффект
  • температурная деформация, вызванная неравномерным нагревом рефлектора​

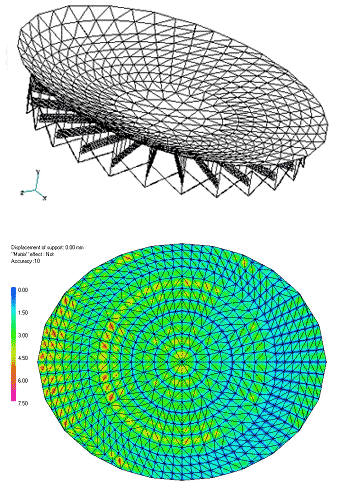

Модель развертываемой антенны и распределение деформаций

Программный комплекс позволяет оптимизировать поверхность рефлектора по различным критериям, улучшая тем самым характеристики антенной системы. Отчетные файлы по расчетам поверхности рефлектора совместимы с форматами AutoCAD и 3DSmax.

​​ПРОГРАММНЫЙ КОМПЛЕКС ДЛЯ РАСЧЕТА ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ РАДИОЭЛЕКТРОННЫХ СРЕДСТВ НА РАЗЛИЧНЫХ ОБЪЕКТАХ С УЧЕТОМ ХАРАКТЕРИСТИК ПРИЕМНЫХ И ПЕРЕДАЮЩИХ УСТРОЙСТВ

Программный комплекс позволяет проводить оценку расчетным методом с использованием исходных данных, полученных на электродинамических моделях элементов РЭС.

Корабль и его модель, используемая при расчете ЭМС

ПРОГРАММНЫЙ КОМПЛЕКС ДЛЯ РАСЧЕТА НАПРЯЖЕННОСТИ МАГНИТНЫХ ПОЛЕЙ ОТ ИСТОЧНИКОВ ПОСТОЯННОГО МАГНИТНОГО ПОЛЯ

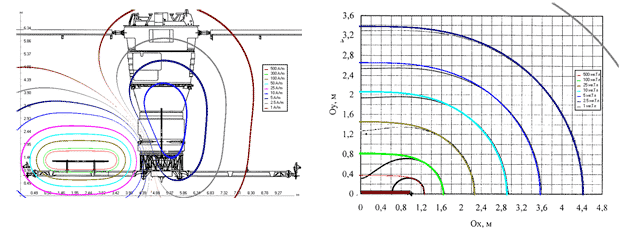

Распределение напряженности магнитного поля Сравнение с экспериментальными данными

ПРОГРАММНЫЙ КОМПЛЕКС ДЛЯ ИССЛЕДОВАНИЯ ПАРАМЕТРОВ И ХАРАКТЕРИСТИК ПРИЕМНЫХ АДАПТИВНЫХ АНТЕНН СПУТНИКОВЫХ НАВИГАЦИОНЫХ СИСТЕМ

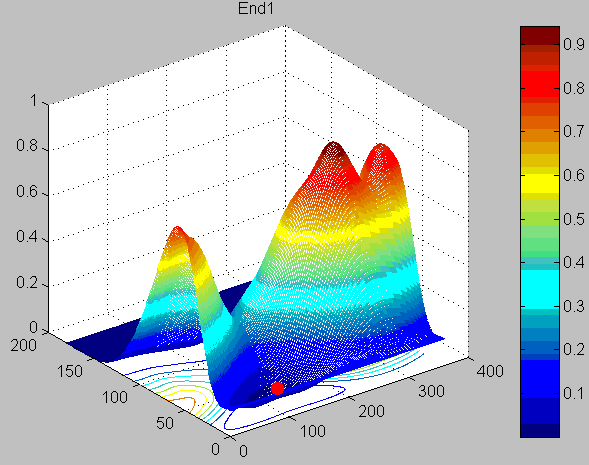

Пространственная диаграмма направленности антенны при воздействии помехи

Основные направления исследований:

Эффективность адаптивной антенны в различных условиях помеховой обстановки.
Совершенствование методов совместного подавления узкополосных и широкополосных помех.
Влияние на характеристики подавления вида помехи.
Учет взаимного влияния между каналами адаптивной решетки.
Учет неидентичности амплитудно-частотных характеристик каналов.
Воздействие на характеристики подавления различных задержек сигналов в высокочастотной части ААР.
Исследование характеристик ААР при использовании различных алгоритмов адаптации.

Виды реализации антенн

- цифровая обработка сигналов с подавлением помех на промежуточной частоте;
- цифровая обработка сигналов с подавлением помех на высокой частоте;
- диапазоны частот L1, L2, L3.
