В сферу деятельности компании так же входит : поставка широкого ассортимента НКУ; КРУ; РЗА 6÷750 кВ (с применением любых видов электронной защиты и ПО); - инжиниринговое сопровождение проектов; - комплектация объектов энергетики оборудованием класса напряжений от 0,4 до 750 кВ; - обеспечение шеф-монтажа.

Поставляемая продукция:

1. Средневольтные комплектные распределительные устройства (КРУ): - серии К-707, одностороннего обслуживания с верхним расположением сборных шин на токи до 3150 А;

2. Шкафы релейной защиты, управления и автоматики (РЗА) 6÷750 кВ (с применением любых видов электронной защиты и ПО).

3. Подстанции трансформаторные комплектные (КТП) мощностью от 25 до 2500 кВА

4. Щиты постоянного тока на токи до 2500 А.

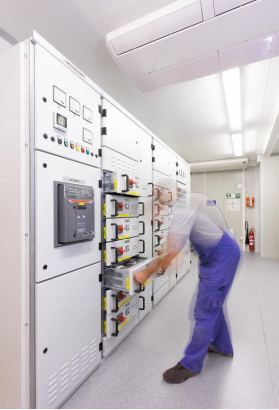

5. Низковольтные комплектные устройства (НКУ):

По коду ОКП 34 3320

- щиты распределительные управления РТЗО-88М, РШЗА;

- щиты станций управления ЩСУ;

- блоки электроприводов задвижек БЭЗ;

По коду ОКП 34 3330

- шкафы защиты и автоматики РЗА;

- шкафы центральной сигнализации ШЦС;

- шкафы сбора информации ШСИ;

- шкафы сетевых коммуникаций ШСК;

- шкафы и ящики зажимов ШЗВ, ЯЗ;

По коду ОКП 34 3340

- шкафы распределительные электро- энергии типа ШР;

- шкафы собственных нужд ШСН;

- пункты распределительные типа ПР;

- шкафы ввода с АВР.

6. Мозаичные диспетчерские пульты.



КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА СЕРИИ К-707

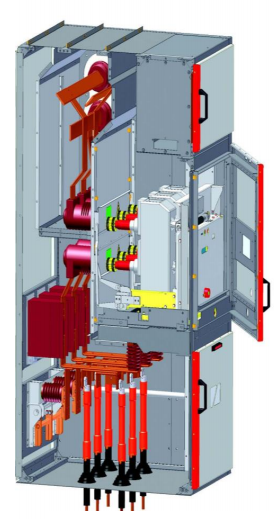

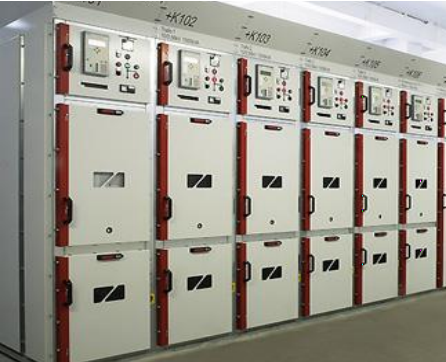

КРУ одностороннего обслуживания серии К – 707 изготавливаются в соответствии с лицензионным договором на право производства и реализации изделий с инжиниринговой фирмой «Minis + Systeme GmbH» (Германия), на технологическо-производственной площадке в Нюрнберге с традиционным немецким качеством. Новая серия устройств приема и распределения электрической энергии 6, 10 и 12 кВ вобрало в себя последние достижения научно - технического прогресса, с учетом максимальной безопасности установок и обслуживающего персонала. КРУ К-707 соответствуют требованиям ГОСТ 14693, международным стандартам IEC 62271-200, VDE 0671-200

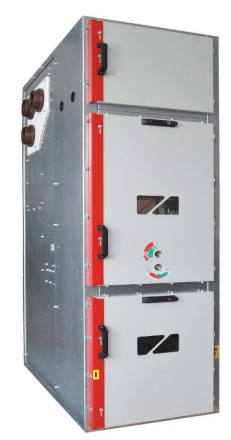

БАЗОВЫЙ КОНСТРУКТИВ ШКАФОВ КРУ



Корпус шкафа изготавливается на высокоточном технологическом оборудовании методом холодной штамповки из высококачественного стального листа с антикоррозийным покрытием. Окраска составных частей КРУ производится оксиднополиэфирной порошковой краской ОХТЭК-2Т1. Толщина покрытия не менее 27 мкм. Прочность сцепления лакокрасочного покрытия с основным материалом должна быть не ниже 2 баллов по ГОСТ 15140. С целью обеспечения безопасности при возникновении электрической дуги, шкафы с выдвижными элементами разделены металлическими перегородками с применением листового оцинкованного металла и имеют следующие отсеки: - отсек вспомогательных цепей; - отсек выдвижного элемента; - отсек сборных шин; - отсек присоединений. В исполнении шкафов двустороннего обслуживания с задней стороны шкафа имеются дополнительные съемные панели, обеспечивающие дополнительный доступ в отсек присоединений.

ОСНОВНЫЕ ПАРАМЕТРЫ ШКАФОВ КРУ

Наименование параметра и показателя классификацииЗначение параметра и исполнение
Номинальное напряжение (линейное), кВ6; 10; 11
Максимальное рабочее напряжение (линейное), кВ7,2; 12
Номинальный ток главных цепей, А
- для типоисполнений А
- для типоисполнений В
- для типоисполнений С
от 630 до 1250
от 630 до 2000
2500, 3150
Номинальный ток сборных шин, А
- для типоисполнений А
- для типоисполнений В
- для типоисполнений С
2500*
2500*
3150*
Номинальный ток отключения выключателей, встроенных в КРУ, кА20; 25; 31,5; 40
Ток термической стойкости**, кА31,5; 40
Номинальный ток электродинамической стойкости главных цепей, кА81; 102
Номинальное напряжение вспомогательных цепей, постоянного тока переменного тока
* - в шкафах КРУ К-707 с номинальным током главных цепей до 2000 А
используется естественная циркуляция воздуха, в шкафах с номинальными токами главных
цепей 2500 А и 3150 А возможно применение принудительной циркуляции воздуха с
использованием вентиляторов; **- время протекания тока термической стойкости главных
цепей – 3 с, для заземляющих ножей – 1 с; *** - по согласованию с Заказчиком.


ГАБАРИТНО-УСТАНОВОЧНЫЕ РАЗМЕРЫ

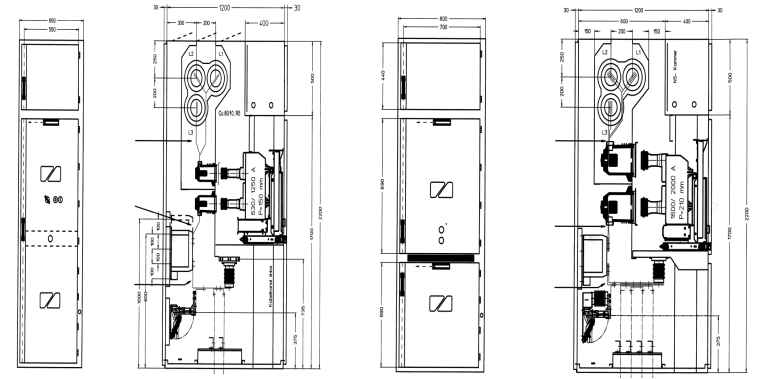

Габаритные размеры К-707АГабаритные размеры шкафа К-707 В и С
(габаритные размеры исполнения «С»
см. лист 10 в зависимости от типа
применяемого выключателя)
КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ (КТП)

Комплектные трансформаторные подстанции мощностью 160-2500 кВА, (КТП) изготавливаются с использованием распределительных устройств низкого напряжения (РУНН) на базе шкафов конструктива завода - изготовителя "Betta" и шкафов фирмы Rittal TS8. Автоматика КТП, выполняющая функции защиты вводных (рабочих, резервных) и секционных выключателей, функции автоматического включения резерва на КТП, выполнена с использованием как защитных функций автоматических выключателей, так и функций противоаварийной автоматики, управления и сигнализации на основе программируемых контроллеров типа SIMATIC S 7- 00 или многофункциональных микропроцессорных блоков РЗА -БМРЗ-04. Схемы вторичных соединений КТП предусматривают:

- управление выключателями УВН;

- управление выключателями вводов от силовых трансформаторов;

- управление выключателями вводов от аварийных источников электроэнергии;

- управление выключателем секционным;

- управление выключателями отходящих линий;

- защиту основных вводов;

- защиту аварийных вводов;

- защиту отходящих линий;

- установку дуговой защиты;

- АВР;

- сигнализацию состояния КТП;

- измерение напряжения на вводных и сборных шинах;

- измерение токов вводов рабочих и аварийных;

- измерение токов отходящих линий (согласно опросному листу при заказе).

В качестве линии связи КТП с АСУ, может использоваться экранированная витая пара (интерфейс RS 485) или оптоволоконный кабель (интерфейс с уровнями ТТЛ для подключения оптоэлектрических преобразователей ПЭО-ТТЛ). Конфигурация комплекта сетевого оборудования определяется согласно опросному листу при заказе
