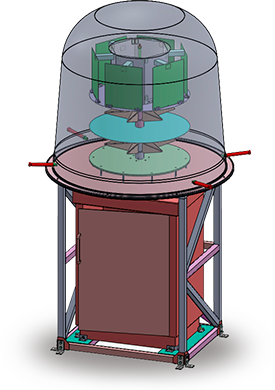

Автоматический широкополосный пеленгатор

Назначение:

Пеленгование наземных источников радиоизлучения



Принцип действия:

амплитудный метод пеленгования



Автоматически определяемые параметры излучений:

- пеленг на излучающее средство,
- средняя частота спектра сигнала,
- ширина спектра сигнала,
- плотность потока мощности излучающего средства.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диапазон частот – 0,2-21,2 ГГц
Поляризация - вертикальная
Точность пеленгации – не более 6 градусов в диапазоне 0,225-0,4 ГГц
не более 5 градусов в диапазоне 1,5-21,2 ГГц
Скорость сканирования – до 100 МГц/с
Полоса частот на выходе тракта промежуточной частоты – 10 МГц
Чувствительность приемника - -190 дБ/Гц
Шумовая температура, приведенная ко входу приемника – 6000К

Управление:

дистанционное или с аппаратуры заказчика по оптоволоконной линии связи.



Габаритные размеры:

Шкаф уличный с климат-контролем (ширина × высота × глубина) 900 × 1000 × 800 мм
Диаметр антенны с учетом радиопрозрачного укрытия 750 мм
Высота антенны с учетом радиопрозрачного укрытия 550 мм
