Автономный комплекс регистрации радиосигналов

Возможности комплекса:

1. Сканирование радиоэфира с требуемым шагом.
2. Задание частоты для записи в ручном и автоматическом режимах.
3. Автономная запись радиосигнала (с выбранной полосой пропускания).

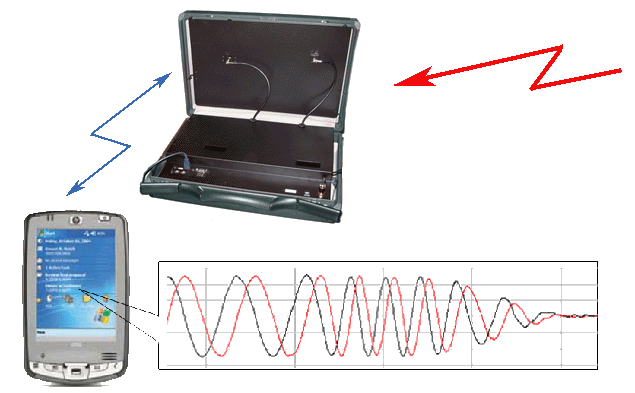

4. Возможность полного управления комплексом через карманный персональный компьютер (КПК).
5. Энергопотребление от встроенного аккумулятора или сети автомобиля (12/24 В).
6. Встроенная малогабаритная широкополосная антенная решетка вертикальной и горизонтальной поляризаций.
7. Возможность переключения вида поляризации приемной антенны.
8. Возможность расширения частотного диапазона до 18 ГГц.

Основные технические характеристики комплекса:

Габариты комплекса	460х400х140
Потребляемое напряжение	10-30 В
Напряжение заряда аккумулятора	19 В
Ток при работе в дежурном режиме	34 мА
Максимальный ток при полной нагрузке	1.2 А (19 В)
Максимальное время работы от встроенного аккумулятора	3 часа
Частотный диапазон	0.5 - 3000 МГц
Чувствительность	3.5-10 мкВ (12 dB S/N)
Антенные устройства	Широкополосные антенные решетки линейной поляризации (вертикальной и горизонтальной)
Полоса пропускания приемника	4 МГц
Разрядность АЦП	14 разрядов (по каждой квадратуре)
Скорость сканирования радиоэфира	5 шагов перестройки частоты в секунду
Объем диска для записи сигналов	80 Гб
Максимальное время записи на диск квадратурных составляющих сигнала с полосой 4 МГц	около 40 минут
Дальность работы с КПК	30 метров
Масса	до 8.7 кг

Особенности записи сигнала

В данном комплексе реализована возможность записи квадратурного сигнала с разрядностью дискретизации 14 бит без потерь с полосой равной 4 МГц. Такой высокий результат обусловлен использованием специальных технологий, которые позволяют максимально полно использовать скоростные возможности общедоступных портативных накопителей (запись ведется с гарантией отсутствия потерь в буфере).

Особенности теплообмена комплекса

Проблема внутреннего теплообмена является одной из основных для подобных портативных устройств. Обычно время автономной работы устройства без принудительной вентиляции существенно уменьшается. В предлагаемом комплексе проблема теплообмена решена без вентиляции путем специального размещения составных частей комплекса, применением специальных воздуховодов и конструктивных узлов с малым тепловыделением.

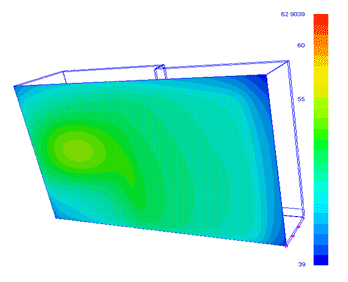

Компьютерная модель распределения поля температур на стенке кейса

Особенности конструкции антенного устройств портативного комплекса

Антенное устройство - две широкополосные антенные решетки линейной вертикальной и горизонтальной поляризаций с высоким коэффициентом усиления в рабочей полосе. Антенное устройство сделано на основе современной микрополосковой технологии и обладает малыми габаритными размерами, позволяющими встраивать его в кейс.

1. Габариты антенной решетки: 380х440х15.

2. Поляризация: линейная вертикальная, линейная горизонтальная, линейная наклонная (выбор осуществляется в ручном и автоматическом режимах).

3. Коэффициент усиления в диапазоне дециметровых волн не менее 10 дБ.

4. Ширина диаграммы направленности решеток обеих поляризаций в диапазоне дециметровых волн θ0.5 = 30° как в вертикальной, так и в горизонтальной плоскости.

5. КСВН: <1.8.

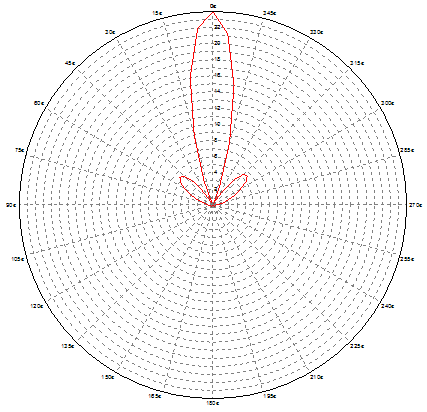

Диаграмма направленности антенной решетки по мощности на вертикальной и горизонтальной поляризациях
в плоскости поляризации в дециметровом диапазоне волн

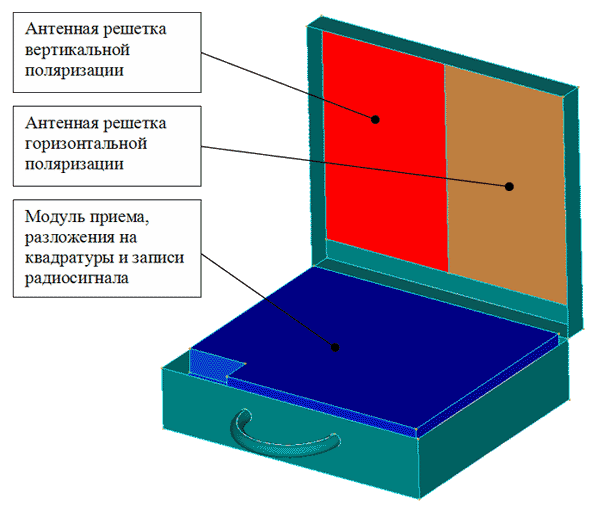

Расположение антенного устройства в комплексе

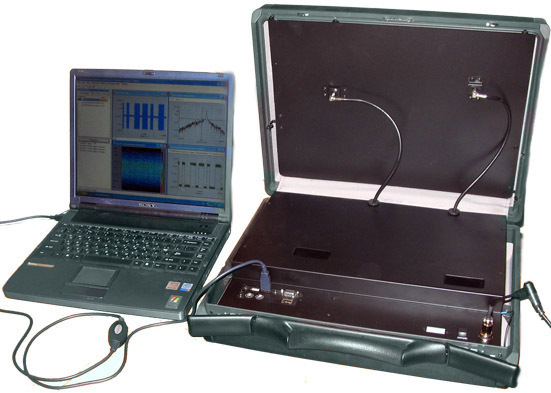

Внешний вид комплекса, съем данных на ноутбук

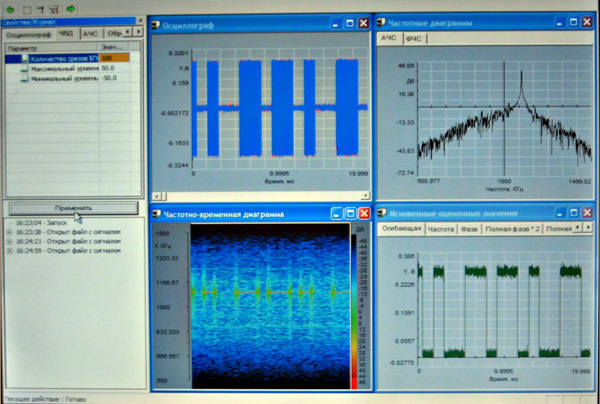

Интерфейс рабочего программного обеспечения комплекса

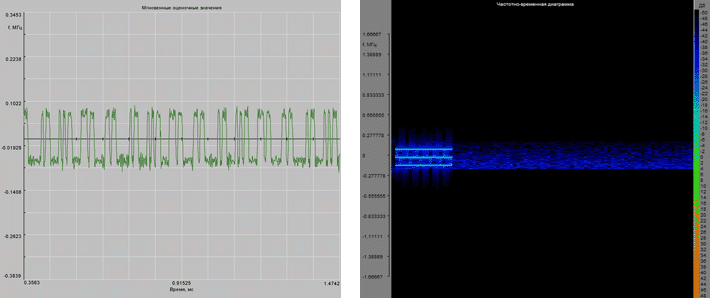

(мгновенные оценочные значения частоты, частотно-временная диаграмма, осциллограмма записанного сигнала)

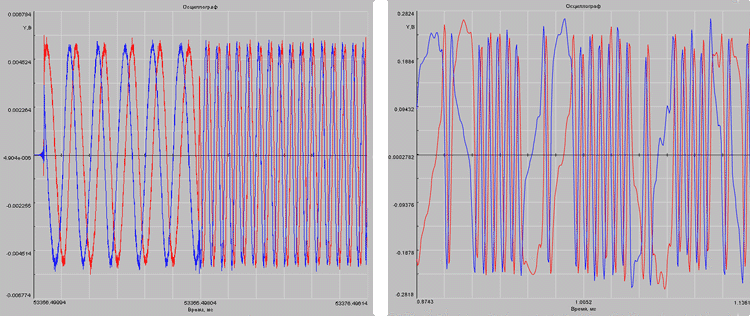

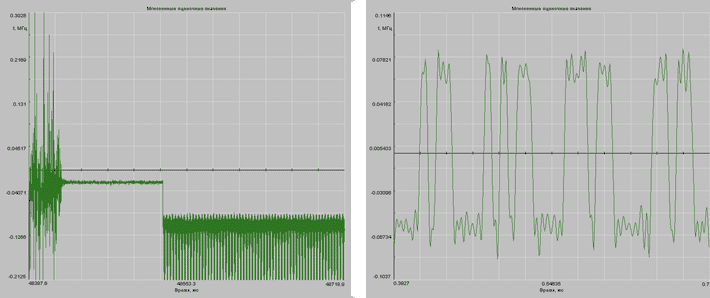

Осциллограмма сигнала

Мгновенные оценочные значения

Мгновенные оценочные значения Частотно-временная диаграмма
